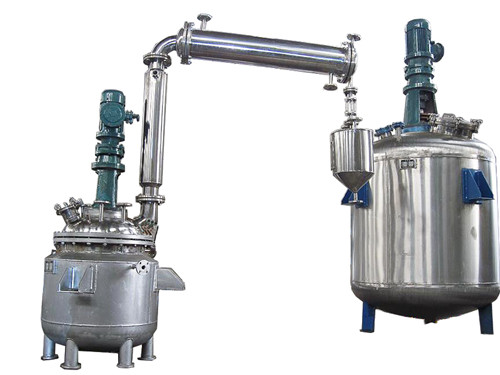

夾套反應釜主要通過夾套加熱升溫，夾套設計為空心結構，內流通冷熱介質，為工藝生產提供能量，促進釜內物料進行相關物化反應。它在一定的壓力和溫度下，借助攪拌器將一定容積的兩種或多種物料（液體與固體或氣體）攪拌均勻，促進物料間的水解、中和、結晶、烴化、聚合等化學反應，可以根據要求進行相關非標設計，具有布局合理、操作方便的優勢。

　　夾套反應釜組成：
　　該設備一般分為釜體、夾套、攪拌系統三大組成部分，另設釜蓋（封頭）、夾套或盤管（加熱、冷卻循環）、攪拌器（錨式、槳式、渦輪式等）、傳動裝置（電機減速機）、軸封裝置（機械密封）、保溫介質、支撐（支腿、平臺）等組件。
　　夾套反應釜筒體與物料接觸部分多采用進口SUS304/316L高級不銹鋼材質制作，內筒壁采用機械拋光或電解鏡面拋光，外筒壁采用304全焊接結構保溫，外表面采用鏡面或亞光處理；筒體對外連接口采用衛生快開接頭，安全衛生無死角，符合國家GMP衛生標準；
　　另外，配備溫度監控裝置、測溫孔、CIP自動旋轉噴洗球、快開式物料進出口、溫度傳感器、視鏡射燈、液位計等設備，便于人工操作，易于溶劑均勻分布，有效成分含量高，簡單可靠。

　　夾套反應釜結構特征:
　　1、夾套反應釜結構設計技術先進，夾套換熱反應釜夾套設計為空心結構，內流通冷熱介質，為工藝生產提供能量。夾套形式分為夾套型和外半管型，夾套油加熱型都設有倒流裝置，對電加熱裝置的優化設計，使加熱和降溫速度快捷，加熱均勻、高效，能耗少，安全性能高；
　　2、反應釜軸的密封采用特殊衛生級機械密封設計，確保物料不受污染；配備衛生級壓力表；
　　3、攪拌裝置由攪拌器和攪拌軸組成，攪拌形式通常由工藝設計而定，有錨式、漿式、蝸輪式、推進式或框式；
　　4、夾套反應釜可采用蒸汽加熱、電加熱、導熱油等加熱方式，以滿足耐酸、耐堿、耐高溫、耐磨蝕、抗腐蝕等不同工作環境的工藝需求。

　　夾套反應釜技術參數：

公稱容積	50-300L	400-800L	1000L-3000L	4000-8000L
電機功率	0.18-0.37KW	0.75-1.5kw	1.5-3KW	3-4KW
葉輪直徑	¢140	¢184	¢190	¢240
葉輪結構	開放式無菌設計
轉速	35-150r/min可調
工作溫度	0-200℃
夾套加熱/冷卻介質	蒸汽/冷卻水/導熱油/冷媒
計量方式	稱重混料或者液位計量或流量計量
保溫材料	聚氨酯/巖棉
管口配置	滿足條件下可按需進行設計
罐體材質	SUS304/316L
減速驅動裝置	可選交流、直流、防爆

　　夾套反應釜質量標準：
　　設計、制造、監檢、檢驗執行：
　　1、《中華人民共和國特種設備安全法》
　　2、SFDA 《藥品生產質量管理規范》
　　3、TSG21—2016《固定式壓力容器安全技術監察規程》
　　4、GB150—2011《壓力容器》
　　5、NB/T47015—2011《壓力容器焊接規程》
　　6、NB/T47013—2015《承壓設備無損檢測》
　　7、HG/T20584—2011《鋼制化工容器制造技術要求》

　　如需了解更多夾套反應釜相關信息及配套設備、EPC建廠整包及生產線建設相關內容，歡迎關注北京舜甫科技有限公司官方網站或撥打400-6006-917電話咨詢，我司將安排工程師為您提供專業解決方案和全方位服務。（以上參數僅供參考，可根據客戶需要，進行非標設計）
