電加熱攪拌罐多為上開啟、下斜底三層結構，攪主體均采用SUS304/316L高級不銹鋼材質制作而成，具有耐高溫、耐腐蝕等特點，可根據工藝和生產需求配備不同的加熱、冷卻裝置；具有自動加熱、攪拌、控溫、保溫功能，傳熱快、適應溫差大、清洗方便，廣泛應用于食乳品、精細化工、生物制藥等行業配比溶液的合成、酸堿中和等，溶氧速度高、混合效果好。

電加熱攪拌罐結構構成：

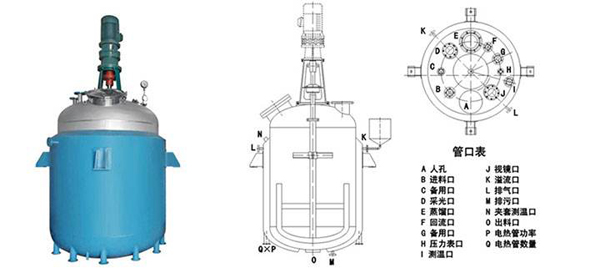

該設備主要由不銹鋼罐體、封頭、夾套、攪拌裝置、電加熱裝置、冷卻裝置、傳動裝置、軸封裝置、支撐、物料進出口、溫度傳感器接口、PH自動控制系統、壓力傳感器、空氣呼吸器、CIP接口等構成，另配溫度控制裝置、測溫孔、CIP自動旋轉噴洗球、消泡器、擋板、空氣分布器、溫度傳感器、視鏡射燈、液位計等，便于人工操作，簡單可靠。

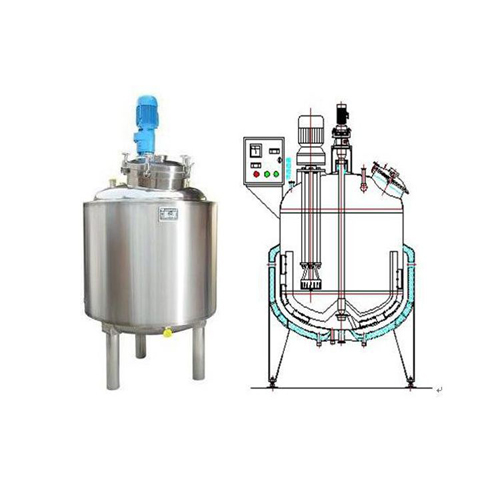

電加熱攪拌罐罐體采用SUS304/316L高級不銹鋼材質，內筒壁采用機械拋光或電解鏡面拋光，外筒壁采用304全焊接結構保溫，外表面采用鏡面或亞光處理；攪拌罐蓋部設置傳動裝置（電機或減速器），驅動攪拌罐內攪拌器對物料進行攪拌混合；軸封裝置采用專業機械密封或填料密封、法蘭密封，密封性強，筒體對外連接口采用衛生快開接頭，安全衛生無死角，符合國家GMP衛生標準。

電加熱攪拌罐結構特征：
1、攪拌罐內外表面均采用拋光處理，拋光精度Ra≤0.4,衛生無死角，可防止物料粘壁，易清洗；外罐體經過拉絲處理；
2、攪拌系統采用先進變頻調速裝置，可根據工藝要求設定不同的攪拌速度，同時可實現攪拌過程全自動控制；罐內設有擋板，促使物料充分?jǐn)嚢璺磻?yīng)；
3、攪拌過程中可實現蒸汽高溫在線滅菌，滅菌過程可實現自動控制，滅菌溫度精確；

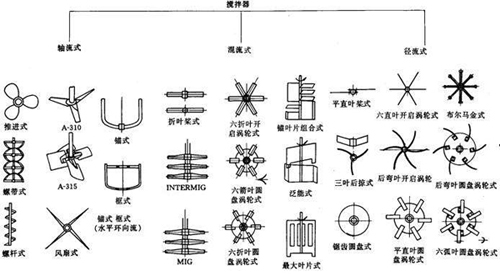

4、攪拌器選型多樣化，可根據不同工藝選擇槳式、錨式、框式、渦輪式、磁力攪拌器等多種類型的攪拌器設備；

5、電加熱攪拌罐罐體設有夾套保溫層，保溫介質可采用聚氨酯保溫材質，保溫性能好；
6、攪拌結束后可利用CIP自動旋轉噴洗球進行在線清洗，高效衛生。

電加熱攪拌罐工作原理：
電加熱攪拌罐是用電熱棒加熱夾套里面的傳熱介質，使熱介質溫度升到所需要的溫度傳熱給攪拌罐內的物料，然后由測溫控制儀控制電熱棒使其斷電恒溫。
根據物料加熱溫度及使用工況不同，電加熱方式通常分為電阻加熱、紅外線加熱和介質加熱（導熱油、蒸汽、熱水）等，可實現循環加熱。

電加熱攪拌罐技術參數：

型號/規格	50-300L	400-800L	1000L-3000L	4000-8000L
電機功率(KW)	0.18-0.37	0.75-1.5	1.5-3	3-4
葉輪直徑	¢140	¢184	¢190	¢240
葉輪結構	開放式無菌設計
攪拌方式	轉軸式機械攪拌/轉筒脈沖振動攪拌
攪拌器類型	框式、錨式、
攪拌轉速	35-150r/m 可調
工作溫度	0-200℃
夾套加熱/冷卻介質	蒸汽/冷卻水/導熱油/冷媒
計量方式	稱重混料或者液位計量或流量計量
保溫材料	聚氨酯/巖棉
管口配置	滿足條件下可按需進行設計
罐體材質	SUS304/316L
減速驅動裝置	可選交流、直流、防爆
控制方式	PLC全自動控制系統自動控制

電加熱攪拌罐使用維護：
1、嚴格按照產品說明介紹中標注的工作壓力及溫度操作使用，以免造成危險；
2、嚴格遵守說明書中關于冷卻、注油等方面的規定，做好設備后期的維護保養；
3、在使用電加熱攪拌罐閥門時，緩慢轉動閥桿，將閥門擰緊，壓緊封面，達到理想密封效果，關閉閥門時不能用力過猛，以免造成封面損壞；
4、按規定對電氣控制儀器設置過載保護措施，并交由專人負責。

電加熱攪拌罐質量標準：
設計、制造、監檢、檢驗執行：
1、《中華人民共和國特種設備安全法》
2、SFDA 《藥品生產質量管理規范》
3、TSG21—2016《固定式壓力容器安全技術監察規程》
4、GB150—2011《壓力容器》
5、NB/T47015—2011《壓力容器焊接規程》
6、NB/T47013—2015《承壓設備無損檢測》
7、HG/T20584—2011《鋼制化工容器制造技術要求》

如需了解更多攪拌罐相關信息及配套設備、EPC建廠整包及生產線建設相關內容，歡迎關注北京舜甫科技有限公司官方網站或撥打400-6006-917電話咨詢，我司將安排工程師為您提供專業解決方案和全方位服務。（以上參數僅供參考，可根據客戶需要，進行非標設計）
